مرحبًا يا من هناك! باعتباري موردًا لمنظم الطاقة، غالبًا ما يتم سؤالي عن كيفية عمل تصحيح عامل الطاقة (PFC) في منظم الطاقة. لذا، اعتقدت أنني سأستغرق بضع دقائق لتفصيلها لك بطريقة يسهل فهمها.
أولا، دعونا نتحدث عن ما هو عامل الطاقة. بعبارات بسيطة، عامل القدرة هو مقياس لمدى فعالية استخدام الطاقة الكهربائية. إنها نسبة الطاقة الحقيقية (القدرة التي تعمل بالفعل) إلى القدرة الظاهرة (إجمالي الطاقة الموردة إلى الدائرة). معامل القدرة 1 يعني أن كل الطاقة الموردة يتم استخدامها بفعالية، في حين أن عامل الطاقة الأقل من 1 يعني أن بعض الطاقة يتم إهدارها.
الآن، ما أهمية عامل الطاقة؟ حسنًا، يمكن أن يؤدي عامل الطاقة المنخفض إلى عدد من المشكلات. فمن ناحية، يمكن أن يسبب زيادة في استهلاك الطاقة، مما يعني ارتفاع فواتير الكهرباء. ويمكن أيضًا أن يضع ضغطًا إضافيًا على المعدات الكهربائية، مما يؤدي إلى التآكل المبكر والإصلاحات التي قد تكون مكلفة. وفي بعض الحالات، قد تفرض شركات المرافق غرامات على عامل الطاقة المنخفض.
وهنا يأتي دور PFC. تصحيح معامل القدرة هو أسلوب يستخدم لتحسين معامل القدرة للنظام الكهربائي. باستخدام PFC في منظم الطاقة، يمكننا تقليل كمية الطاقة التفاعلية (القدرة التي لا تقوم بأي عمل مفيد) وزيادة كمية الطاقة الحقيقية المستخدمة. ولا يساعد هذا في توفير الطاقة وخفض التكاليف فحسب، بل يعمل أيضًا على تحسين الكفاءة والموثوقية الشاملة للنظام الكهربائي.
إذًا، كيف يعمل PFC في منظم الطاقة؟ هناك نوعان رئيسيان من PFC: السلبي والنشط.
PFC السلبي
يستخدم PFC السلبي المحاثات والمكثفات لتصحيح عامل الطاقة. تم تصميم هذه المكونات لتخزين وإطلاق الطاقة بطريقة تعمل على تعويض الطاقة التفاعلية في الدائرة. الفكرة الأساسية هي إنشاء تحول طور بين أشكال موجة الجهد والتيار، مما يساعد على تقريب عامل القدرة إلى 1.
يعتبر PFC السلبي بسيطًا وغير مكلف نسبيًا، مما يجعله خيارًا شائعًا للعديد من التطبيقات. ومع ذلك، فإنه يحتوي على بعض القيود. أولاً، يمكن أن يوفر فقط قدرًا محدودًا من تصحيح معامل القدرة، يصل عادةً إلى حوالي 0.9. كما أنها تميل إلى أن تكون ضخمة وثقيلة، مما قد يمثل مشكلة في بعض التطبيقات ذات المساحة المحدودة.
نشط PFC
من ناحية أخرى، يستخدم PFC النشط الدوائر الإلكترونية للتحكم بشكل فعال في عامل الطاقة. ويتكون عادةً من محول تعزيز، والذي يستخدم لزيادة جهد الدخل وتشكيل شكل موجة التيار ليتناسب مع شكل موجة الجهد. وهذا يساعد على تحقيق عامل قدرة قريب من 1، وغالبًا ما يكون أكبر من 0.99.
يوفر PFC النشط العديد من المزايا مقارنة بـ PFC السلبي. يمكن أن يوفر مستوى أعلى من تصحيح معامل القدرة، مما يعني توفيرًا أكبر للطاقة وتحسين الكفاءة. كما أنها أكثر إحكاما وخفيفة الوزن، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات. بالإضافة إلى ذلك، يمكن لـ PFC النشط التكيف مع التغيرات في الحمل وجهد الإدخال، مما يوفر أداء أكثر استقرارًا وموثوقية.
في منظم الطاقة، عادة ما يتم دمج دائرة PFC في التصميم. إنه يعمل جنبًا إلى جنب مع المكونات الأخرى للمنظم، مثل جهاز التحكم في الجهد ومرشح الإخراج، لضمان أن الطاقة الموردة للحمل نظيفة ومستقرة وفعالة.
دعونا نلقي نظرة فاحصة على كيفية عمل دائرة PFC النشطة في منظم الطاقة. عندما يتم تطبيق جهد الدخل، تقوم دائرة PFC أولاً بقياس أشكال موجة الجهد والتيار. ثم يستخدم هذه المعلومات لحساب عامل الطاقة وتحديد استراتيجية التحكم المناسبة.
يتم بعد ذلك استخدام محول التعزيز في دائرة PFC لضبط شكل موجة تيار الإدخال. يقوم بذلك عن طريق تشغيل وإيقاف التيار بتردد عالٍ، عادة في نطاق عشرات إلى مئات الكيلو هرتز. من خلال التحكم بعناية في تردد التبديل ودورة العمل، يمكن لمحول التعزيز تشكيل شكل موجة التيار ليتوافق مع شكل موجة الجهد، مما يصحح عامل الطاقة بشكل فعال.
بمجرد تصحيح عامل الطاقة، يتم بعد ذلك توفير الجهد المنظم للحمل. تقوم دائرة PFC بمراقبة ظروف الإدخال والإخراج بشكل مستمر وتقوم بضبط استراتيجية التحكم حسب الحاجة للحفاظ على عامل طاقة عالي وجهد خرج ثابت.
والآن، أود أن أذكر بعض المنتجات التي نقدمها كمورد لمنظمات الطاقة والتي تتضمن تقنية PFC. لدينا3PH الجهد الدقيق ووحدة التحكم في الطاقة، وهو مصمم لتطبيقات ثلاث مراحل. إنه يوفر تحكمًا دقيقًا في الجهد والطاقة، إلى جانب إمكانيات PFC المتقدمة لضمان الكفاءة والموثوقية العالية.
منتج آخر هومشغل الثايرستور أحادي الطور. تستخدم وحدة التحكم أحادية الطور هذه الثايرستور للتحكم في تدفق الطاقة وتتميز بـ PFC لتحسين عامل الطاقة للنظام. إنه حل فعال من حيث التكلفة للعديد من التطبيقات أحادية الطور.

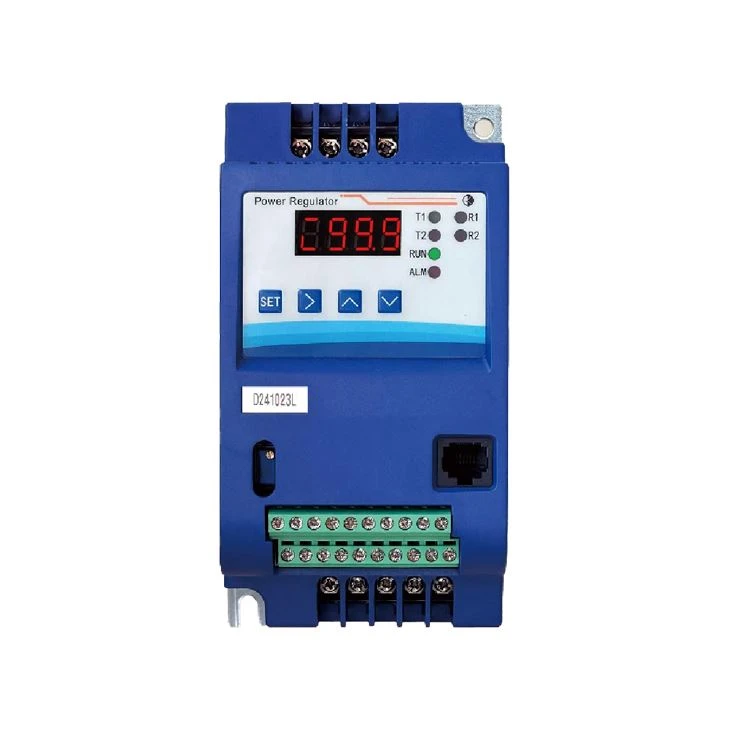

ولدينا أيضاوحدة تحكم SCR ثنائية الاتصال 50A أحادية الطور. وحدة التحكم هذه قادرة على التعامل مع تيار يصل إلى 50 أمبير وتوفر خيارات اتصال مزدوج لسهولة التكامل في الأنظمة المختلفة. كما يتضمن أيضًا PFC لتحسين استهلاك الطاقة والأداء.
إذا كنت في السوق للحصول على منظم طاقة مزود بقدرات PFC، فأنا أشجعك على الاتصال بنا. يمكننا مساعدتك في اختيار المنتج المناسب لتطبيقك المحدد وتزويدك بكل الدعم الفني الذي تحتاجه. سواء كنت تتطلع إلى توفير الطاقة، أو تقليل التكاليف، أو تحسين أداء نظامك الكهربائي، فإن منظمات الطاقة لدينا المزودة بتقنية PFC يمكنها أن تُحدث فرقًا حقيقيًا.
في الختام، تعتبر PFC تقنية مهمة في منظمات الطاقة والتي تساعد على تحسين معامل القدرة وتوفير الطاقة وتعزيز كفاءة وموثوقية الأنظمة الكهربائية. يعتمد اختيارك لـ PFC السلبي أو النشط على متطلباتك وميزانيتك المحددة. ولكن مع منظم الطاقة المناسب وحل PFC، يمكنك الاستمتاع بفوائد النظام الكهربائي الأكثر كفاءة وفعالية من حيث التكلفة.
لذا، إذا كانت لديك أي أسئلة أو كنت مهتمًا بمعرفة المزيد عن منظمات الطاقة لدينا المزودة بـ PFC، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في اتخاذ الخيار الأفضل لاحتياجاتك من الطاقة.
مراجع
- "إلكترونيات الطاقة: المحولات والتطبيقات والتصميم" بقلم نيد موهان وتوري إم أوندلاند وويليام بي روبنز
- "أنظمة الطاقة الكهربائية: مقدمة مفاهيمية" بقلم دانييل أ. وودروف
