تعد وحدة اكتساب ونقل عد النبض عبارة عن -جهاز متعدد الوظائف مصمم خصيصًا لحساب الاحتياجات في السيناريوهات الصناعية. فهو يدمج العد والتحكم في الإنذار ونقل البيانات وقدرات الاتصال في جهاز واحد. نظرًا لأنها مجهزة بمنفذ إمداد طاقة -مدمج بجهد 24 فولت، يمكن للوحدة توفير جهد تيار مباشر ثابت بجهد 24 فولت وتيار تيار مباشر بقدرة 30 مللي أمبير لأجهزة الاستشعار الخارجية، مما يلغي الحاجة إلى تكوين طاقة إضافي وتبسيط توصيلات -الموقع.
فيما يتعلق بالوظائف الأساسية، تدعم الوحدة العد الدقيق للإشارات المنفصلة أو إشارات نبض المستوى (المستوى العالي: +4V~+30V؛ يجب تحديد مستوى الجهد عند تقديم الطلب) الإخراج بواسطة أجهزة مثل أجهزة التشفير والمفاتيح الكهروضوئية ومفاتيح القرب. يمكن تعديل نطاق العرض بمرونة عن طريق تعيين المضاعف A، والمضاعف B، والنقاط العشرية المكونة من 7-أرقام، مما يلبي متطلبات العد لنطاقات القياس المختلفة. وفي الوقت نفسه، تم تجهيز الوحدة بقناتين لإخراج الترحيل وقناتين بإخراج إرسال DA عالي الدقة يبلغ 16-بت-، والذي يمكنه تخصيص إجراءات الإنذار وتحويل الإشارات التناظرية بناءً على قيم العد. بالاعتماد على واجهة الاتصال المعزولة كهروضوئيًا RS-485، يمكنها الاتصال بسلاسة بأجهزة المستوى الأعلى مثل أجهزة الكمبيوتر الصناعية، وشاشات اللمس، وPLCs، مما يحقق النقل في الوقت الفعلي لبيانات العد والتحكم عن بعد. بالإضافة إلى ذلك، يعمل تصميم قناتين من مدخلات DI المخصصة على توسيع قدرة الوحدة على التكيف في السيناريوهات الصناعية المعقدة، ويتم استخدامها على نطاق واسع في حساب المراقبة والتحكم في العمليات في مجالات مثل المعالجة الميكانيكية، وإنتاج خطوط التجميع، ولوجستيات التخزين.
سمات
-العد العالي الدقة للإشارات المتنوعة: يدعم تردد نبض الإدخال 0-20 كيلو هرتز، مما يتيح العد الدقيق بنبضة واحدة. يغطي نطاق العرض -199,999,999 إلى 99,999,999. وهو متوافق مع الإشارات المنفصلة وإشارات نبض المستوى، ويمكن توصيله بأجهزة استشعار خارجية مختلفة مثل الأزواج الكهروضوئية، ومفاتيح القرب، وأجهزة التشفير، مما يلبي احتياجات العد المتنوعة في السيناريوهات الصناعية في الموقع.
تحكم مرن بالإنذار من أجل سلامة الإنتاج: مجهز بقناتين لإخراج التتابع، وهو يدعم نوعين من الإنذارات المخصصة: إنذار الحد الأعلى وإنذار الحد الأدنى. يمكن للمستخدمين ضبط قيمة ضبط المنبه (-199,999,999 إلى 99,999,999)، وقيمة التباطؤ (0-10,000)، ووقت التأخير (0-600 ثانية). يصل تصنيف اتصال التتابع إلى 2A250VAC مع عمر خدمة يزيد عن 100000 عملية، مما يضمن إجراءات إنذار مستقرة وموثوقة.
-إرسال عالي الدقة بقناة مزدوجة- لتحويل بيانات دقيق: يتميز بقناتين لمخرجات إرسال DA بدقة 16 بت ودقة شاملة تبلغ 0.2%. تشمل أنواع النقل المتاحة 0-20 مللي أمبير، و0-5 فولت، و0-10 فولت، و4-20 مللي أمبير، و1-5 فولت، و2-10 فولت. يمكنه تحويل بيانات العد بدقة إلى إشارات تناظرية، والتكيف مع أنظمة التحكم الآلية اللاحقة.
اتصال مستقر للتفاعل عن بعد: يعتمد واجهة اتصال RS-485 معزولة كهروضوئيًا. يمكن تعيين عنوان الاتصال من 1 إلى 247، مع معدلات الباود المدعومة البالغة 4800/9600/19200 بت في الثانية وأوضاع التكافؤ بما في ذلك عدم التكافؤ، والتكافؤ الفردي، وحتى التكافؤ. فهو يتمتع بقدرة قوية على مكافحة-التداخل، مما يتيح تفاعلًا مستقرًا للبيانات وتكوين المعلمات عن بعد مع أجهزة المستوى الأعلى.
التكوين المرن والتشغيل السهل: يدعم ثلاثة أوضاع للعد: العد التصاعدي، والعد التنازلي، والعد التنازلي لأعلى-. يمكن ضبط حالة التشغيل-على الشاشة إما على القيمة المعينة مسبقًا أو القيمة قبل إيقاف التشغيل-. إنها مجهزة بنافذة عرض LCD التي تعرض قيم العد، القوائم، والمعلمات في الوقت الحقيقي. يمكن إكمال إعدادات المعلمة باستخدام أزرار SET، والتأكيد، والزيادة/النقصان، مما يجعل العملية بسيطة وسهلة الفهم.
مصدر جهد واسع وتركيب مريح: يدعم مجموعة واسعة من مصادر الطاقة، بما في ذلك الجهد العالي (85-305VAC/100-430VDC) والجهد المنخفض (DC24V±10%)، مع أقصى استهلاك للطاقة يبلغ 2.16 وات فقط، يتكيف مع سيناريوهات إمدادات الطاقة الصناعية المختلفة. إنها تعتمد تركيب سكة DIN القياسية مقاس 35 مم، مع تصميم مدمج يوفر مساحة التثبيت في خزائن التحكم. كما أنها تتمتع بقدرة قوية على التكيف مع بيئات العمل (0~+50 درجة، أقل من أو تساوي 85% رطوبة نسبية).

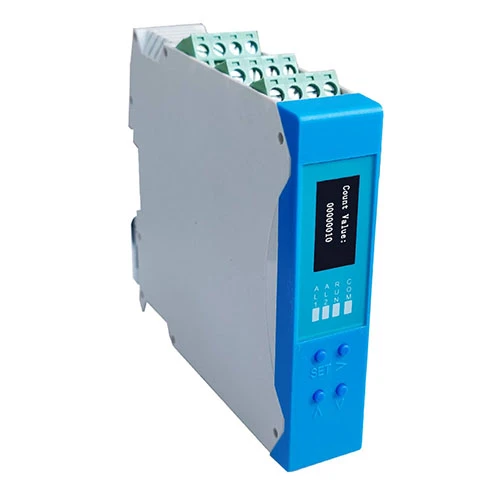

تبديل عد النبض واكتساب ونقل وحدة عد واكتساب ونقل تتبنى تصميمًا صناعيًا مدمجًا، بأبعاد خارجية تبلغ 108 مم × 23 مم × 116 مم (الطول × العرض × الارتفاع). وهو متوافق مع تركيب قضيب DIN القياسي مقاس 35 مم، مما يتيح سهولة الاندماج في خزانات التحكم الصناعية المختلفة. مع ضمان الأداء الوظيفي الشامل، فإنه يوفر مساحة التثبيت بشكل فعال ويلبي احتياجات سيناريوهات تخطيط المعدات الكثيفة.
