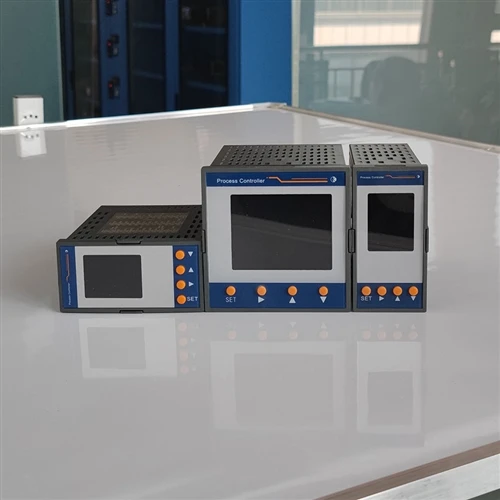

الوظيفة الشبكة التابعة والمزامنة الرئيسية لوحدة التحكم في عملية DK2900-.هو الجواب. تدير وحدة التحكم الرئيسية منحنى العملية وتبث نقطة الضبط (SV) في الوقت الفعلي إلى جميع وحدات التحكم التابعة عبر اتصال RS485. يتبع العبيد تلقائيًا إيقاع تسخين السيد أثناء تشغيل التحكم PID المستقل الخاص بهم. دعم ما يصل إلى 64 محطة تابعة، منحنى واحد يقود الفريق بأكمله - تحديات مزامنة المناطق المتعددة-مرة واحدة وإلى الأبد.
I. ثلاث نقاط ضعف تقليدية للتحكم في المناطق- المتعددة
في الأفران الصناعية الكبيرة، وأفران الانتشار، والأفران الدوارة، يتراوح عدد مناطق درجة الحرارة من ثلاث أو أربع إلى أكثر من اثنتي عشرة - وأحيانًا عدة عشرات. النهج التقليدي "كل وحدة تحكم لنفسها" له عيوب واضحة.
النقطة الأولى: برمجة المنحنى المتكررة غير فعالة ومعرضة للخطأ-.كل منطقة لها وحدة تحكم خاصة بها. عند تغيير المنتجات، يجب عليك إدخال معدل المنحدر، ودرجة حرارة النقع، ووقت النقع، ومنحنى التبريد في كل وحدة. باستخدام عشر وحدات تحكم، تكون هذه عشر جولات من العمل المتكرر - لا تستغرق وقتًا طويلاً فحسب-، ولكن يمكن أن يؤدي خطأ إدخال معلمة واحدة في وحدة تحكم واحدة إلى إتلاف الدفعة بأكملها.
نقطة الألم الثانية: عدم تزامن حرارة المناطق، مما يؤدي إلى اختلافات كبيرة في درجات الحرارة.حتى لو تمت برمجة كل وحدة تحكم بنفس المنحنى، فإن أداء التسخين الفعلي يختلف بسبب الاختلافات في الكتلة الحرارية، ووضع المستشعر، وضبط PID. أثناء التكثيف-، يمكن أن تصل الاختلافات في درجات الحرارة إلى عشرات الدرجات، مما يؤدي إلى تسخين غير متساوٍ لقطعة العمل، والتشوه، والتشقق، وعدم تناسق خصائص المواد.
النقطة الصعبة الثالثة: من الصعب تنسيق تغييرات الوصفة - غيّر واحدًا، غيّر الكل.عندما تحتاج معلمات العملية إلى تعديل في منتصف -الإنتاج (تمديد وقت النقع وتغيير معدل المنحدر)، يجب على المشغلين التوجه إلى كل وحدة تحكم وإجراء التغيير يدويًا - غير عملي ومن السهل تفويته. وبدون إدارة مركزية، يصبح من المستحيل ضمان اتساق العملية.
السبب الجذري واضح:كل وحدة تحكم هي "جزيرة معلومات"، وتفتقر إلى مركز قيادة موحد.تقوم وظيفة الشبكة الرئيسية- التابعة بإنشاء "حافلة اتصال" عبر جميع وحدات التحكم، حيث يكون الرئيس "القائد-الرئيسي-" والعبيد "منفذين"، ويعملون بشكل متزامن لإكمال منحنى العملية.
ثانيا. كيف تعمل شبكة DK2900 Master-التابعة
تم تجهيز DK2900 بمنفذي اتصال RS485 مستقلين (Ethernet اختياري)، أحدهما مخصص للمزامنة التابعة الرئيسية-. بنية النظام واضحة ومباشرة.
المتحكم الرئيسي (المحطة الرئيسية): القائد.اضبط عنوان الاتصال الخاص به على 0. يقوم بتخزين وتشغيل منحنيات العملية. يدعم DK2900 20 منحنيًا للعملية، كل منها يحتوي على ما يصل إلى 50 مقطعًا للبرنامج، بما في ذلك المنحدر، والنقع، والتبريد، والحلقات الداخلية للقطاعات-، والحلقات المنحنية الكاملة-. يحسب السيد نقطة الضبط الحالية (SV) في الوقت الفعلي وفقًا للمنحنى ويبثها إلى جميع العبيد عبر ناقل RS485 على فترات زمنية محددة.
المتحكمون التابعون (محطات العبيد): المنفذون.قم بتعيين عناوين الاتصال الخاصة بهم من 1 إلى 247. وهم يتلقون بث SV من السيد، ويستخدمونه كنقطة ضبط خاصة بهم، ويقومون بتشغيل خوارزميات PID بشكل مستقل للتحكم في درجات حرارة المنطقة الخاصة بهم. يقوم كل تابع بضبط إنتاجه بناءً على الظروف الفعلية لمنطقته الخاصة، مما يضمن أن درجة حرارة منطقته تتبع بسرعة نقطة ضبط السيد.
آلية المزامنة: في الوقت الفعلي-، دقيق، خالي من الانجراف-.تستخدم المزامنة الرئيسية-التابعة الاتصال الرقمي بالكامل - بخلاف نقاط الضبط التناظرية عن بعد، لا يوجد أي توهين أو انحراف للإشارة. عندما يتغير SV الخاص بالسيد، يقوم العبيد بتحديث نقطة الضبط الخاصة بهم خلال دورة اتصال واحدة، مع الحد الأدنى من تأخير المزامنة. يتلقى جميع العبيد نفس مصدر SV، لذلك من الناحية النظرية تكون نقطة ضبط كل منطقة متطابقة - مما يضمن التزامن عند المصدر.
ما يصل إلى 64 محطة تابعة.في ناقل RS485 واحد، يستطيع رئيس واحد توصيل ما يصل إلى 64 وحدة تحكم تابعة - كافية لجميع تطبيقات الأفران الصناعية متعددة-المناطق تقريبًا. بالنسبة للمعدات الكبيرة جدًا-التي تحتوي على عدد كبير من المناطق، يمكن توسيع منافذ الاتصال المزدوجة، أو يمكن استخدام شبكة Ethernet للتعامل بمرونة مع أي نطاق.
ثالثا. أربع مزايا أساسية - وداعًا لـ "كل وحدة تحكم خاصة بها"
1. منحنى واحد يتبعه الفريق بأكمله.تحتاج منحنيات العملية إلى البرمجة مرة واحدة فقط على الجهاز الرئيسي، ويتبع جميع التابعين تلقائيًا SV الخاص بالسيد. عند تبديل المنتجات أو تعديل الوصفات، يؤدي تغيير المنتج الرئيسي وحده إلى تغيير كل شيء - مما يؤدي إلى تعزيز الكفاءة بعشرات المرات والقضاء تمامًا على الخطأ البشري من الإدخال اليدوي عبر وحدات متعددة.
2. تزامن دقيق للمناطق المتعددة-، وتقليل الفروق في درجات الحرارة.يتلقى جميع العبيد نقطة الضبط الخاصة بهم من نفس المصدر، لذا فإن معدل المنحدر ودرجة حرارة النقع وانحدار التبريد متسقة تمامًا. بالإضافة إلى ضبط PID المستقل لكل تابع، فإن درجة الحرارة الفعلية لكل منطقة تتبع المنحنى المحدد عن كثب. أثناء التصاعد-، يمكن الاحتفاظ باختلافات درجة الحرارة بين المناطق-ضمن نطاق ضيق للغاية، مما يضمن تسخين قطعة العمل بشكل موحد وتحسين تناسق المنتج بشكل كبير.
3. تصميم الاتصال المزدوج - المراقبة والشبكات في نفس الوقت.يتميز DK2900 بمنفذي RS485 مستقلين: أحدهما للمزامنة التابعة الرئيسية-، والآخر للاتصال بـ HMI، أو الكمبيوتر المضيف، أو نظام DCS للحصول على البيانات، والمراقبة عن بعد، وتسجيل المنحنى - بدون تدخل متبادل. يعد Modbus TCP Ethernet أيضًا اختياريًا للتكامل مع أنظمة MES في المصنع.
4. حلقة مغلقة رقمية بالكامل، مستقرة وموثوقة.تستخدم المزامنة الرئيسية-التابعة الاتصالات الرقمية، وهي محصنة ضد توهين الإشارة التناظرية، والتداخل الكهرومغناطيسي، وانحراف نقطة الصفر-. في حالة انقطاع الاتصال، يمكن تكوين العبيد باستراتيجيات إخراج آمنة (احتفظ بالمخرج الحالي أو أوقف الإخراج) لضمان سلامة المعدات. ومن خلال دمجه مع معالج RISC 32- بت الخاص بـ DK2900 وخوارزمية PID المطورة ذاتيًا، تكون استجابة التحكم سريعة ودقة عالية.
رابعا. سيناريوهات التطبيق النموذجية
السيناريو الأول: أفران الانتشار/التليين-المناطق المتعددة.تحتوي أفران نشر أشباه الموصلات عادةً على 3 إلى 5 مناطق، تتطلب كل منها تجانسًا صارمًا في درجة الحرارة. مع شبكة DK2900 الرئيسية-التابعة، يقوم السيد بتشغيل منحنى العملية وتتبع جميع المناطق التابعة بشكل متزامن. أثناء التصاعد-، يمكن التحكم في اختلافات درجة الحرارة بين المناطق في حدود ±1 درجة، مما يلبي المتطلبات الصارمة لمعالجة أشباه الموصلات.
السيناريو الثاني: موقد كبير / أفران حفرة.تحتوي أفران المعالجة الحرارية الكبيرة على غرف كبيرة ومناطق متعددة، حيث تمثل الاختلافات في درجات الحرارة العلوية-السفلية والأمامية-الخلفية تحديات مستمرة. تضمن الشبكة الرئيسية- التابعة أن تكون جميع المناطق دافئة وباردة على طول نفس المنحنى. مع ضبط PID المناسب، يتحسن تجانس درجة حرارة الفرن بشكل كبير، وتصبح جودة المعالجة الحرارية مستقرة وموثوقة.
السيناريو الثالث: أفران النمو البلوري-من الجيل الثالث.يتطلب النمو البلوري تدرجات درجة حرارة ومعدلات انحدار دقيقة للغاية، ويتطلب عادةً التحكم الدقيق في -مراحل متعددة. تضمن الشاشة ذات الدقة العالية- المكونة من 6 أرقام DK2900 والمزامنة التابعة- الرئيسية أن كل منطقة تتبع منحنى العملية بدقة، مما يوفر مجالًا حراريًا مستقرًا لنمو البلورات. لقد تم تطبيق DK2900 الخاص بـ Dekun بنجاح في نمو الكريستال من الجيل الثالث.
السيناريو الرابع: الموقد الدوار / أفران الدفع.تحتوي أفران الإنتاج المستمر- على مناطق درجة حرارة متعددة على طولها، وتتطلب كل منها نقطة ضبط مختلفة لدرجة الحرارة بينما يجب توحيد الإدارة الشاملة للعملية. في الوضع التابع- الرئيسي، يمكن تكوين كل تابع بإزاحة SV مختلفة - باتباع المنحنى الرئيسي أثناء ضبط -هدف المنطقة الخاصة به. وهذا يضمن مزامنة العملية بشكل عام مع تلبية المتطلبات المختلفة لكل منطقة.
السيناريو الخامس: خطوط اختبار/تقادم متزامنة متعددة-وحدات.تتطلب بعض اختبارات عمر المنتج أفران اختبار متعددة لتشغيل منحنى درجة الحرارة المتطابق في وقت واحد. تحافظ الشبكة الرئيسية- التابعة على مزامنة جميع أفران الاختبار للتدفئة والتبريد، مما يضمن ظروف اختبار متسقة تمامًا وبيانات مقارنة أكثر صحة من الناحية العلمية.
V. خطوات التكوين (الدليل العملي)
يعد تكوين شبكة DK2900 الرئيسية-التابعة أمرًا بسيطًا -، أكمله في أربع خطوات.
الخطوة الأولى: توصيلات الأجهزة.قم بتوصيل جميع واجهات RS485 الخاصة بوحدات التحكم على التوالي باستخدام كبل مزدوج ملتوي - محمي - A إلى A، B إلى B - مع مقاومات نهائية 120Ω عند طرفي الناقل. يتشارك السيد والعبيد في نفس خط الاتصال، بمسافة اتصال قصوى تبلغ 1200 متر.
الخطوة الثانية: تكوين السيد.قم بتعيين عنوان الاتصال الرئيسي على 0، وقم بتمكين وظيفة المزامنة التابعة- الرئيسية، وحدد منحنى العملية المطلوب (20 متاحًا، كل منها يصل إلى 50 مقطعًا). يمكن لمنفذ الاتصال الثاني للماجستير الاتصال بجهاز كمبيوتر مضيف للمراقبة.
الخطوة الثالثة: تكوين العبيد.قم بتعيين عنوان اتصال فريد لكل عبد (1، 2، 3... - بدون تكرارات)، وقم بتمكين وظيفة المزامنة التابعة، وقم بتعيين معلمات PID للمنطقة ونوع الإخراج. يتلقى العبيد تلقائيًا بث السيد SV ويدخلون في وضع التحكم.
الخطوة الرابعة: التشغيل التجريبي والتحقق.ابدأ منحنى عملية السيد وتحقق من أن SV لكل عبد يتطابق مع سيد وأن PV (قيمة العملية) تتتبع بشكل صحيح. اضبط -معلمات PID لكل تابع بناءً على الاستجابة الفعلية للمنطقة، مما يضمن تزامن تسخين وتبريد جميع المناطق مع الحد الأدنى من التجاوز والتثبيت السريع.
سادسا. ملاحظات هامة للاستخدام
عند استخدام وظيفة الشبكة التابعة-الرئيسية، انتبه بشكل خاص لما يلي:
يجب أن يكون كابل الاتصال محميًا-بزوج ملتوي، مع تأريض الدرع من طرف واحد فقط، وتوجيهه بعيدًا عن كابلات الطاقة لتجنب التداخل الكهرومغناطيسي الذي يتسبب في فقدان حزمة الاتصال
مطلوب مقاومات إنهاء 120Ω عند طرفي الناقل- بدونها، سيؤدي انعكاس الإشارة إلى عدم استقرار الاتصال
يجب عدم تكرار العناوين التابعة- قم بتعيين عنوان فريد لكل عبد (1~247)؛ تم تثبيت السيد عند 0
يجب ضبط معلمات PID لكل تابع بشكل مستقل- نظرًا لاختلاف الكتلة الحرارية للمنطقة وخصائص الحمل، لا يمكن نسخ نفس المعلمات عبر جميع المناطق
ضبط معدل الباود للاتصال بشكل مناسب- استخدم معدلات باود أقل (على سبيل المثال، 9600) للمسافات الطويلة، ومعدلات باود أعلى (على سبيل المثال، 38400) للمسافات القصيرة مع عدد أقل من التابعين لتحسين سرعة المزامنة
العبيد يدعمون إزاحة SV- إذا كانت المنطقة تحتاج إلى أن تكون أعلى أو أقل ببضع درجات من المنحنى الرئيسي، فقم بتعيين تعويض الإزاحة على التابع دون تعديل المنحنى الرئيسي
خاتمة
إن التحكم المتزامن متعدد المناطق- هو في الأساس فلسفة إدارة "الأمر الموحد والتنفيذ الموزع" المطبقة على التحكم الصناعي. بفضل بنية الاتصالات المزدوجة وتقنية المزامنة الرقمية وإمكانيات برمجة المنحنيات القوية، يتيح DK2900 لوحدة تحكم رئيسية واحدة قيادة ما يصل إلى 64 تابعًا بسهولة في تشغيل منحنيات العملية في انسجام - مما يضمن اتساق العملية مع تحسين الكفاءة التشغيلية بشكل كبير.
