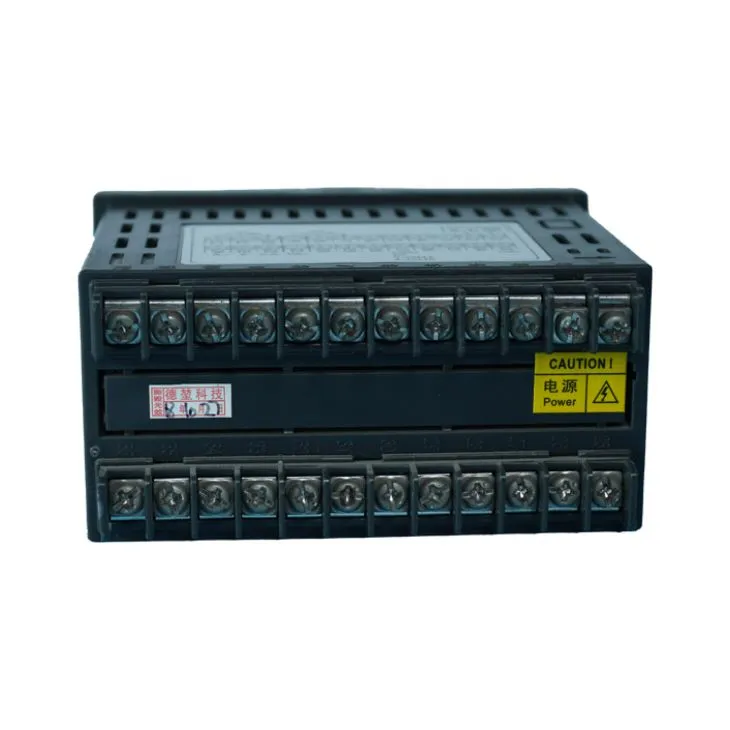

جهاز قياس الجهد والتيار RMS الحقيقي (شاشة رقمية، تيار متردد/تيار مستمر، دقة عالية، مدمج، قياس RMS حقيقي)
سمات
يتم دعم توسيع النطاق التعسفي.
يمكن تعيين القيمة صفر، وقيمة المقياس الكامل-، والفاصلة العشرية بشكل عشوائي؛
نطاق العرض: -19999 إلى 30000؛
تصفية رقمية متعددة-مستويات متعددة-لإزالة التداخل ومنع-قفز القيمة غير الحرجة؛
قادرة على تحقيق الإنذار، وإخراج التحكم، وإخراج الإرسال، ووظائف الاتصال؛
قياس التيار المتردد RMS.
المعلمات التفصيلية
مدخل
تيار متردد 0 ~ 500 فولت، تيار متردد 0 ~ 5 أمبير، تيار مستمر 0 ~ 20 مللي أمبير، أو 4 ~ 20 مللي أمبير مدخل إشارة مستشعر القاعة.
الإخراج
0 ~ 20 مللي أمبير، 4 ~ 20 مللي أمبير.
تواصل
واجهة اتصال RS-485 معزولة بصريًا.
إنذار
إنذار تتابع ثنائي القناة.
المعلمات التفصيلية الأخرى
| فئة المعلمة | معلمات محددة |
| جهد التيار المتردد/دقة القياس الحالية | قياس RMS 24 بت |
| جهد التيار المتردد/نطاق العرض الحالي | -19999-30000 |
| تشغيل إمدادات الطاقة | تيار متردد 85-260 فولت، 5 وات |
| درجة حرارة التشغيل/الرطوبة | 0-+50 درجة؛ أقل من أو يساوي 85% رطوبة نسبية |
| تتابع قدرة الاتصال | تيار متردد 220 فولت/3 أمبير |
| تتابع عمر الاتصال | 10^5 العمليات |
| دقة إخراج الإرسال | 16 بت، ±0.2% |
| مخرجات الاتصالات |
واجهة اتصال RS-485 معزولة بصريًا طلب معلومات المنتج |
| اختيار النموذج والأبعاد | البند: المواصفات رقم الموديل: DK60H8D حجم أنبوب نيكسي: 0.36 بوصة الأبعاد الكلية: 96 مم × 48 مم × 90 مم حجم فتحة التركيب: 92 مم × 44 مم |
| مثال على اختيار النموذج | إذا كان المستخدم يحتاج إلى قياس جهد التيار المتردد بقيمة 0-380 فولت، مع المتطلبات التي تتضمن: إنذار الحد الأعلى-عندما يكون الجهد المقاس أعلى من 400 فولت، إنذار الحد الأدنى-عندما يكون الجهد المقاس أقل من 360 فولت، تحويل الجهد 0-380 فولت إلى 4-20 مللي أمبير الإخراج ، مصدر طاقة نظام التيار المتردد 220 فولت ، ووظيفة الاتصال RS-485 ، نموذج العداد المحدد هو: DK6004D-AC500V-4MA20-RRS |
