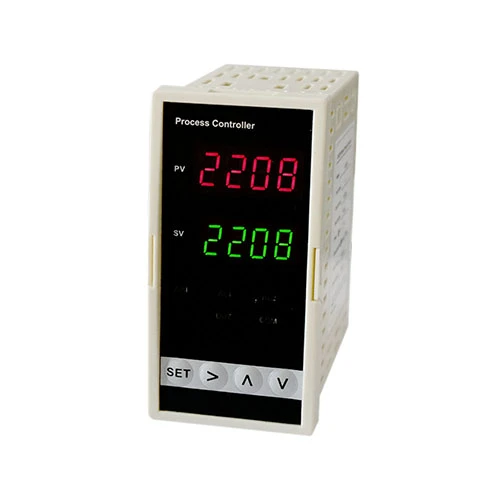

وحدة التحكم في درجة الحرارة للحماية من انقطاع السخان عبارة عن-أداة تحكم في درجة الحرارة وأداة عرض أحادية الحلقة تعتمد على تقنية المعالجات الدقيقة. يمكنه التحكم وعرض معلمات العملية مثل درجة الحرارة والضغط والتدفق. إعدادات مرنة للتحكم في درجة الحرارة للحماية من كسر السخان، وتكوين مناسب، وتشغيل بسيط.

سمات

الإدخال العالمي: يقبل المقاومات الحرارية والمزدوجات الحرارية وإشارات التيار المستمر، وهو متوافق مع 29 نوعًا من إشارات الإدخال الصناعية
التصميم المعياري: يمكن تكوين الإخراج بحرية
مصدر الطاقة العالمي: 100-240 فولت تيار متردد، 50 هرتز
إنذارات متعددة
أضواء مؤشر حالة الإنذار
أوضاع تحكم متعددة: تشغيل/إيقاف وPID
واجهة اتصال RS-485 معزولة كهروضوئيًا

01/

المدخلات
المزدوجات الحرارية: K، S، R، T، E، J، B، N، WRe3-WRe25، WRe5-WRe26
المقاومات الحرارية: Cu50، PT100
إشارات المقاومة: 0-80Ω، 0-400Ω
الإشارات الحالية: 0-10mA، 0-20mA، 4-20mA
إشارات الجهد/الميلي فولت: 0-20 مللي فولت، 0-100 مللي فولت، -20-+20 مللي فولت، -100-+100 مللي فولت، 0-1 فولت، 0-2 فولت، 0-5 فولت، 1-5 فولت، 0-10 فولت، 2-10 فولت، -5 فولت-+5 فولت، -10 فولت-+10 فولت

02/

النواتج
مخرجات التحكم الرئيسية:
0 - الإخراج الخطي
1 - تتابع
2 - ترانزستور
3 - الثايرستور
الإشارات الخطية:
0 - (4-20 مللي أمبير)
1 - (0-10 مللي أمبير)
2 - (0-20 مللي أمبير)
يدعم 2 قنوات الإخراج

03/

تواصل

واجهة اتصال RS-485 معزولة كهروضوئيًا

04/

إنذار

2 قنوات من أجهزة الإنذار التتابع

المعلمات التفصيلية الأخرى

نطاق إشارة الإدخال	29 إشارة قياسية صناعية مشتركة
خطأ أساسي	0.002FS ± 1 رقم
قياس م	20 بت، 13SPS
الإخراج دا	12 بت، 100 كيلو ثانية في الثانية
مخرجات التحكم الرئيسية	1 قناة
إخراج التنبيه	قناتين (موديل 2216 به قناة إنذار واحدة)
مقاومة الإدخال	أكبر من أو يساوي 500 كيلو أوم للجهد، أقل من أو يساوي 300 أوم للتيار (مع مقاومة خارجية 250 أوم على التوازي)، أقل من أو يساوي 0.25 مللي أمبير للمقاومات الحرارية، أكبر من أو يساوي 500 كيلو أوم للمزدوجات الحرارية
مقاومة الإخراج (سعة الحمولة)	أقل من أو يساوي 500Ω للتيار (يمكن أن يكون 650Ω للمتطلبات الحالية الخاصة، يرجى التحديد عند الطلب)، التتابع
طريقة العرض	أنبوب نيكسي
فترة أخذ العينات	0.1 ثانية (متوسط)
بروتوكول الاتصالات	MODBUS RTU (واجهة RS485، نظام ثنائي الأسلاك)
مسافة الإرسال	1200 متر
التحقق من التكافؤ	لا شيء، غريب، حتى
معدل الباود	4800, 9600, 19200
تنسيق بيانات الاتصال	1 بتة بداية، 8 بتات بيانات، 1 بتة توقف
جهد إمداد الطاقة	تيار متردد 220 فولت
جهد العزلة	العزل بين المدخلات والمخرجات وإمدادات الطاقة، 2000 فولت تيار متردد لمدة دقيقة واحدة
ظروف التشغيل	درجة الحرارة: -20 درجة -+50 درجة، الرطوبة: 0.1-0.9RH
شروط التخزين	درجة الحرارة: -40 درجة -+80 درجة، الرطوبة: 0.1-0.9RHاختيار الموديل والأبعاد
DK2208	48 × 96 ملم
البعد انقطاع	DK2208: 44×92 ملم
